Wireshark Lab : TCP
A. Pengiriman Data TCP
- Buka web browser, dan arahkan ke: http://gaia.cs.umass.edu/wireshark-labs/alice.txt
- Simpan file alice.txt pada folder yang anda tentukan.
- Selanjutnya arahkan web browser ke: http://gaia.cs.umass.edu/wireshark-labs/TCP-wireshark-file1.html. Web tersebut untuk mengupload file alice.txt ke sisi server tersebut. Jangan diklik upload terlebih dahulu.
- Jalankan wireshark untuk memulai menangkap paket data yang lewat.
- Klik upload pada no. 2 untuk memulai proses pengiriman data dari client ke server. Setelah ter-upload, maka akan ada pesan keberhasilan proses.

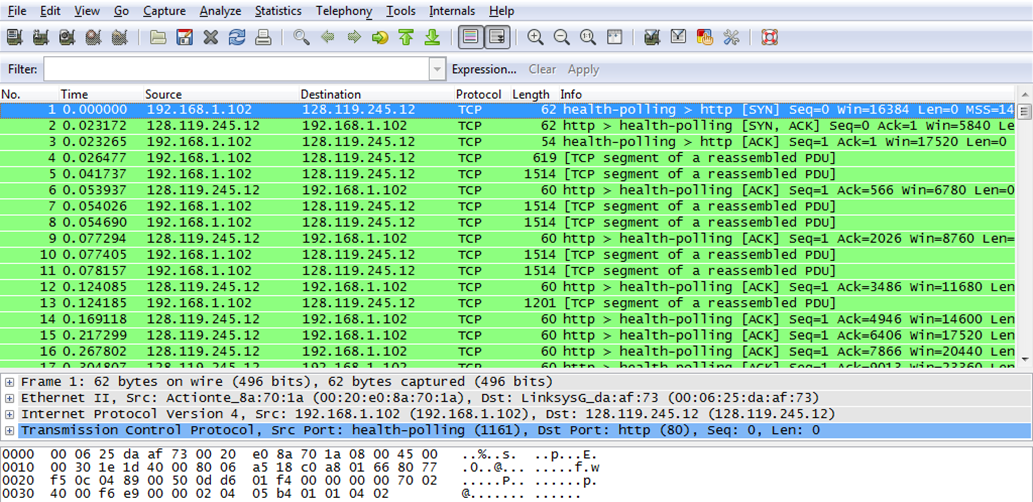

- Stop wireshark. Sehingga akan terlihat seperti berikut :
Analisa :
Pada keterangan gambar diatas, terdapat informasi
protokol HTTP, Continuation or nonHTTP traffic. Ini maksudnya bahwa ada banyak
segmen TCP yang digunakan untuk membawa satu pesan HTTP.
- Berapa no IP dan port number TCP yang digunakan oleh client (source) untuk mentransfer file ke gaia.cs.umass.edu?
TCP Port Number : 1161
- Berapa no IP dan port number TCP yang digunakan oleh client (source) untuk mentransfer file ke gaia.cs.umass.edu?
TCP Port Number: 80
- Berapa sequence number dari TCP SYN segmen yang digunakan untuk memulai koneksi TCP antara client dan gaia.cs.umass.edu. Apa itu di segmen yang mengidentifikasi segmen sebagai segmen SYN?
Analisa :
Sequence number dari TCP SYN
segmen digunakan
untuk memulai koneksi TCP antara klien dan gaia.cs.umass.edu. Nilainya adalah 0
dalam trace ini. Pada flags, SYN di set ke nilai 1, ini artinya bahwa segmen
tersebut adalah sebuah segmen SYN.
- Berapa sequence number dari SYNACK segmen yang dikirim oleh gaia.cs.umass.edu ke klien di balasan SYN? Berapa nilai pada field ACKnowlegement di segmen SYNACK? Bagaimana gaia.cs.umass.edu menentukan nilai itu? Apa itu di segmen yang mengidentifikasi segmen sebagai segmen SYNACK?
Analisa :
Sequence number SYNACK
segmen dari gaia.cs.umass.edu ke klien dalam membalas SYN memiliki nilai 0 pada
trace ini. Nilai pada field ACKnowlegement di segmen SYNACK adalah 1. Nilai
pada field ACKnowlegement di segmen SYNACK ditentukan oleh gaia.cs.umass.edu dengan
menambahkan 1 ke inisial sequence number segmen SYN dari klien (misalnya,
sequence number segmen SYN diprakarsai oleh komputer klien 0). Pada
segmen, SYN flag dan ACKnowlegement flag di set ke 1 dan itu menunjukkan bahwa
segmen ini adalah segmen SYNACK.
- Berapa sequence number dari segmen TCP yang berisi perintah HTTP POST? Perhatikan bahwa untuk menemukan perintah POST, anda harus menggali ke field isi paket di bagian bawah jendela Wireshark, mencari segmen dengan "POST" dalam bidang DATA nya.
Analisa :
Segmen nomor 199 adalah segmen TCP mengandung
perintah HTTP POST. Sequence number dari segmen
ini memiliki nilai 1.
- Pertimbangkan segmen TCP mengandung HTTP POST sebagai segmen pertama di koneksi TCP. Berapa sequence number dari enam segmen pertama di koneksi? Berapa waktu setiap segmen tersebut dikirim? Kapan ACK untuk setiap segmen yang diterima? Mengingat perbedaan antara ketika setiap segmen TCP dikirim, dan ketika ACKnowledgement diterima, berapa nilai RTT untuk masing-masing ke enam segmen tersebut? Berapa nilai Estimated RTT setelah penerimaan dari setiap ACK? Asumsikan bahwa nilai Estimated RTT sama dengan RTT untuk segmen pertama, dan kemudian dihitung dengan menggunakan persamaan Estimated RTT untuk semua segmen berikutnya.
Analisa :
Gambar di atas menunjukkan segmen 1 – 6 adalah No.
3, 5, 7, 8, 10, dan 11 di trace ini. Sedangkan segmen ACK 1 - 6 adalah No. 4, 6,
9, 12, 14, dan 15 di trace ini.
Sequence
number segment 1: 1
Sequence
number segment 2: 566
Sequence
number segment 3: 2026
Sequence
number segment 4: 3486
Sequence
number segment 5: 4946
Sequence
number segment 6: 6406
Analisa :
Gambar di atas menunjukkan grafik Round Trip Time
pada trace ini. Waktu pengiriman dan waktu diterima dari ACK ditabulasikan pada
tabel di bawah ini :
- Berapa panjang masing-masing dari enam segmen TCP pertama?
Analisa :
Panjang segmen TCP pertama adalah 565 bytes. Panjang
masing-masing dari lima segmen TCP lainnya adalah 1460 bytes (MSS).
- Apakah ada segmen diretransmiskan dalam file trace? Apa yang anda periksa (dalam trace) untuk menjawab pertanyaan ini.
Analisa :
Tidak ada segmen diretransmiskan dalam file trace. Saya
dapat memverifikasi ini dengan memeriksa sequence numbers dari segmen TCP dalam
file trace. Dalam waktu Urutan-Graph (Stevens) dari trace ini, semua sequence
numbers dari sumber (192.168.1.102) ke tujuan (128.119.245.12) meningkat secara
monoton berdasarkan waktu. Jika ada segmen ditransmiskan, maka jumlah sequence
number dari segmen yang ditransmiskan harus lebih kecil dibandingkan segmen
tetangganya.
- Apa throughput (byte yang ditransfer per satuan waktu) untuk sambungan TCP? Jelaskan bagaimana anda menghitung nilai ini.
Analisa :
Perhitungan TCP throughput sangat tergantung pada
pemilihan rata-rata jangka waktu. Sebagai perhitungan throughput yang umum,
dalam pertanyaan ini, kita pilih jangka waktu rata-rata waktu koneksi secara
keseluruhan. Kemudian throughput rata-rata untuk koneksi TCP ini dihitung
sebagai rasio antara jumlah total data dan total waktu transmisi. Total data
jumlah yang dikirimkan dapat dihitung dengan perbedaan antara jumlah urutan
segmen TCP pertama (yaitu 1 byte untuk No. 3 segmen) dan acknowledged sequence
number dari ACK terakhir (164.091 bytes untuk No. 202 segmen). Oleh karena itu,
total data 164.091 - 1 = 164.090 byte. Keseluruhan waktu transmisi adalah
perbedaan waktu instan dari segmen TCP pertama (yaitu, 0.023265 kedua untuk
segmen No.3) dan waktu instan dari ACK terakhir (yaitu, 5,455830 kedua untuk No
202 segmen). Oleh karena itu, waktu transmisi total 5.455830 - 0.023265 =
5,432565 detik. Oleh karena itu, throughput untuk koneksi TCP dihitung sebagai
164.090 / 5,432565 = 30,205 KByte / sec.
Wireshark Lab : UDP
Analisa :
Kita akan menggunakan trace di
atas untuk mempelajarai dasar dari UDP. Simple Network Management Protocol
(SNMP) mengirimkan pesan SNMP dalam UDP, sehingga kemungkinan akan ditemukan
beberapa pesan SNMP pada trace tersebut.
- Select the first packet in the trace. Determine, how many fields there are in the UDP header (Do not look in the textbook! Answer these questions directly from what you observe in the packet trace). Name these fields.
Analisa :
- From the packet content field (click on any header and observe the display at the bottom of the Wireshark window), determine the length (in bytes) of each of the UDP header fields.
- The value in the Length field is the length of what? (You can consult the text for this answer). Verify your claim with your captured UDP packet.
- What is the maximum number of bytes that can be included in a UDP payload? (Hint: the answer to this question can be determined by your answer to 2. above)
- What is the largest possible source port number? (Hint: see the hint in 4)
Source Port Number terbesar adalah 65.535 (2 ^ 16 -1).
- What is the protocol number for UDP? Give your answer in both hexadecimal and decimal notation. To answer this question, you’ll need to look into the Protocol field of the IP datagram containing this UDP segment (see Figure 4.13 in the text, and the discussion of IP header fields)
- Examine a pair of UDP packets in which your host sends the first UDP packet and the second UDP packet is a reply to this first UDP packet. (Hint: for a second packet to be sent in response to a first packet, the sender of the first packet should be the destination of the second packet) Describe the relationship between the port numbers in the two packets
Source port dari paket UDP yang dikirim oleh host sama dengan destination port dari paket balasan, dan sebaliknya destination port dari paket UDP yang dikirim oleh host sama dengan source port dari paket balasan.
